FLASH - Horloge journalière - Interrupteur Horaire Avec réserve de marche - 230 V

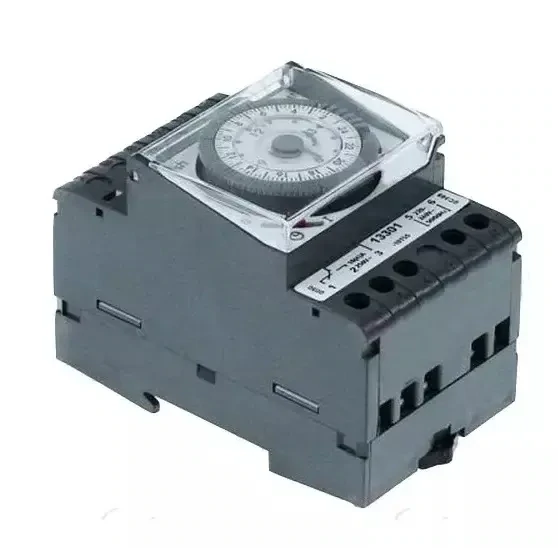

Cet interrupteur horaire FLASH compact 13302 est une horloge journalière avec cadran à aiguille.
Elle possède une réserve de marche ( pas d'arrêt en cas de coupure de courant )
Fixation sur rail DIN.
Descriptif technique :
- Marque: Hager control
- Référence : 13302
- Tension (V) : 230 Vac +10/-15%
- Puissance consommé : env 0,5 VA
- Avec réserve de marche de 200 heures
- Contact : inverseur
- Intensité contact : 16A
- Programmation par segments
- 96 commutations de 15 min
- Nombre de module : 3
- Température de fonctionnement : -10°C / + 45°C
- Norme : CE
- Cadran : 24H - Repère tous les 2 heures par affichage - toutes les 15 min par trait
Vues complémentaires :
Informations raccordements :
Bornes 5 et 6 - Alimentation 220/230 Vac
Borne 3 - Commun
Borne 1 - Segments vers l arrière = Fonction ON
Segments vers l avant = Fonction OFF
Borne 2 - Segments vers l arrière = Fonction OFF
Segments vers l avant = Fonction ON
Position curseur :
0 - Position arrêt permanent
1 - Position marche permanente
Horloge - Position de marche/arrêt selon la programmation de l'horloge
Origine : FR
Utilisation :
Arrêt ou enclenchement de Chauffage, pompe de remplissage, pompe piscine, dégivrage des chambres froides, éclairage etc ...
Les avantages de ce produit :
Grande flexibilité d'utilisation avec 96 commutations par pas de 15 min. Programmation simple, par curseur et lecture direct de l'heure par un cadran horaire.
Dimensions:
H x L x P1 x P2 en mm = 90 x 54 x 49 x 65
Conseils du PRO
Toujours manoeuvrer le cadran dans le sens des aiguilles d'une montre ( une manoeuvre inverse peut endommager le fonctionnement ). Matériel électrique, couper toute alimentaire en courant avant manipulation
Que signifie " nombre de module : 3" ?
1 module correspond à une largeur de 18 mm
Qu'est ce que signifie " avec réserve de marche "
Cela signifie que le cadran horaire ne s'arrêtera pas en cas de coupure de courant
Puis-je alimenter directement mon moteur, ma pompe, mon éclairage ?
Le contact est de 16 A, il faudra donc vérifier la consommation de l'élément raccordé. Si il consomme moins de 16A oui, si il consomme plus de 16A il faudra passer par un relais
