FLASH - Horloge compact - 230V - Avec réserve de marche - Minuterie - Interrupteur Horaire ( remplacée par HAGER 710 )
Matériel plus disponible - Peut être remplacée par :
NAPA D ou NAPA ED

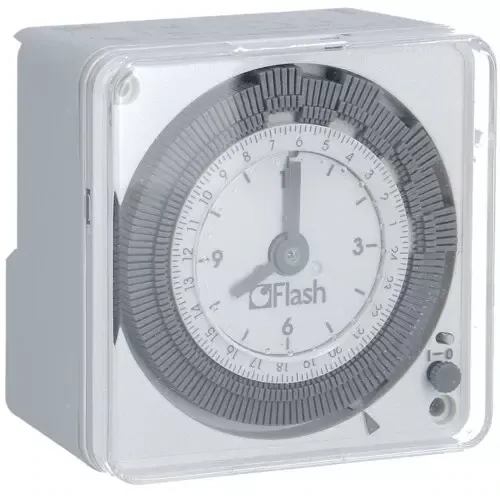

Cet interrupteur horaire FLASH compact 16021 est une horloge journalière avec cadran à aiguille.
Elle possède une réserve de marche ( 200H après coupure de l'alimentation électrique )
Sa fixation se fait sur rail DIN ou en montage mural.
Descriptif technique :
- Marque: Hager control
- Référence : 16021
- Tension (V) : 230 Vac +10/-15%
- Puissance consommé : env 0,5 VA
- Contact : Inverseur
- Intensité contact : 16A
- Indication heure : Aiguille
- Réserve de marche de 200 H
- Programmation par segments
- 96 commutations de 15 min
- Nombre de module : 4
- Température de fonctionnement : -10°C / + 45°C
- Norme : CE
Vues complémentaires :
Informations raccordements :
Bornes 1 et 2 - Alimentation 220/230 Vac
Borne 4 - Commun
Borne 3 - Segments vers l arrière = Fonction ON
Segments vers l avant = Fonction OFF
Borne 5 - Segments vers l arrière = Fonction OFF
Segments vers l avant = Fonction ON
Position curseur :
Mis en position 1 enclenche une commutation manuelle jusqu'au prochain segment.
Origine : FR
Utilisation :
Arrêt ou enclenchement de Chauffage, pompe de remplissage, pompe piscine, dégivrage des chambres froides, éclairage etc ...
Les avantages de ce produit :
Grande flexibilité d'utilisation avec 96 commutations par pas de 15 min. La réserve de marche évite d'avoir à effectuer des remises à l'heure suite aux coupures électriques.
Dimensions:
H x L x P en mm = 72 x 72 x 48
Conseils du PRO
Toujours manoeuvrer le cadran dans le sens des aiguilles d'une montre ( une manoeuvre inverse peut endommager le fonctionnement ). Matériel électrique, couper toute alimentaire en courant avant manipulation
Que signifie " nombre de module : 4 " ?
1 module correspond à une largeur de 18 mm
Qu'est ce que signifie " avec réserve de marche "
Cela signifie qu'en cas de coupure de courant, le cadran conservera sa mise à l'heure durant 200H
Puis-je alimenter directement mon moteur, ma pompe, mon éclairage ?
Le contact est de 16 A, il faudra donc vérifier la consommation de l'élément raccordé. Si il consomme moins de 16A oui, si il consomme plus de 16A il faudra passer par un relais
