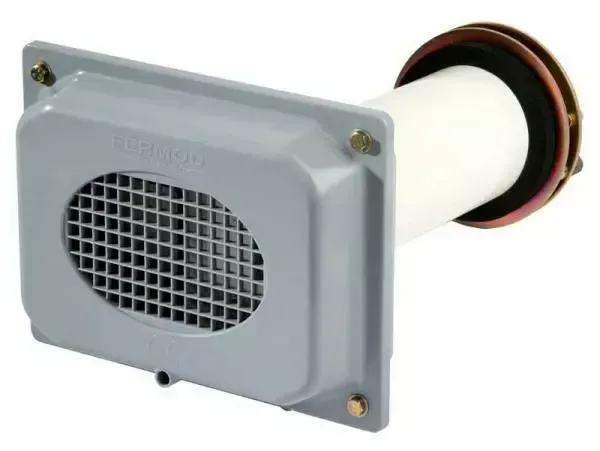

FERMOD- Soupape avec cordon chauffant

Les parois d'une chambre froide sont périodiquement soumises à des efforts suite aux différences de pression d'air, soit de l'intérieur, soit de l'extérieur. Les soupapes FERMOD brevetées permettent par une mise à l'air libre d'équilibrer les pressions intérieures et extérieures.

DESCRIPTION :

Elle est chauffante, à fonctionnement mécanique par clapets mobiles étanches, l'un d'admission et l'autre d'échappement.

Elle est tarée pour agir à partir d'une pression d'environ 10 mm de colonne d'eau. Elle se compose de 2 éléments principaux Elle est chauffante, à fonctionnement mécanique par clapets mobiles étanches, l'un d'admission et l'autre d'échappement.

Elle est tarée pour agir à partir d'une pression d'environ 10 mm de colonne d'eau.

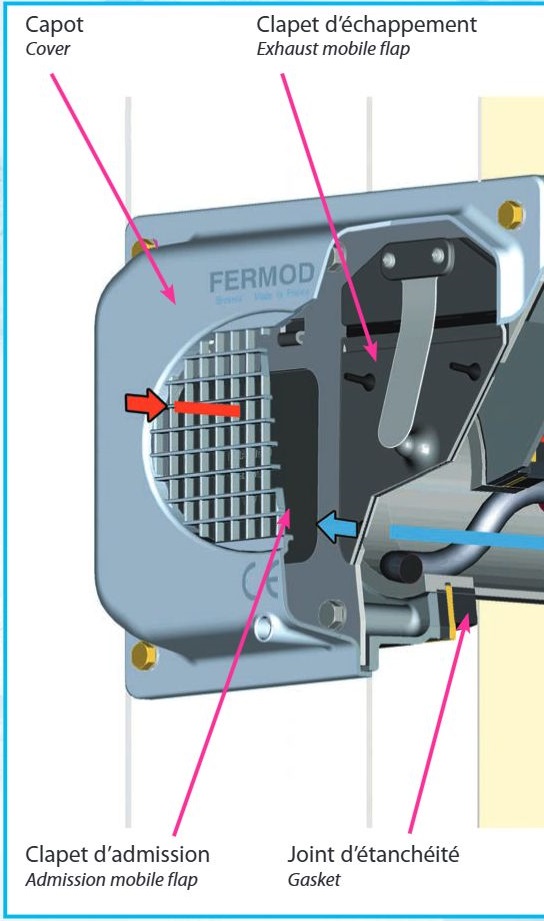

ELEMENT MECANIQUE :

Il comprend :

- 1 boîtier en composite renforcé,

- 1 carter en composite,

- 1 platine en duralinox anodisé avec son joint d'étanchéité,

- 2 clapets mobiles constitués de plaques sur lesquels se trouve une membrane en EPDM qui assure l'étanchéité,

- Réf. 2230 - Montage en paroi : 3 lames de ressort en inox maintiennent fermé chacun des 2 clapets d'aspiration,,

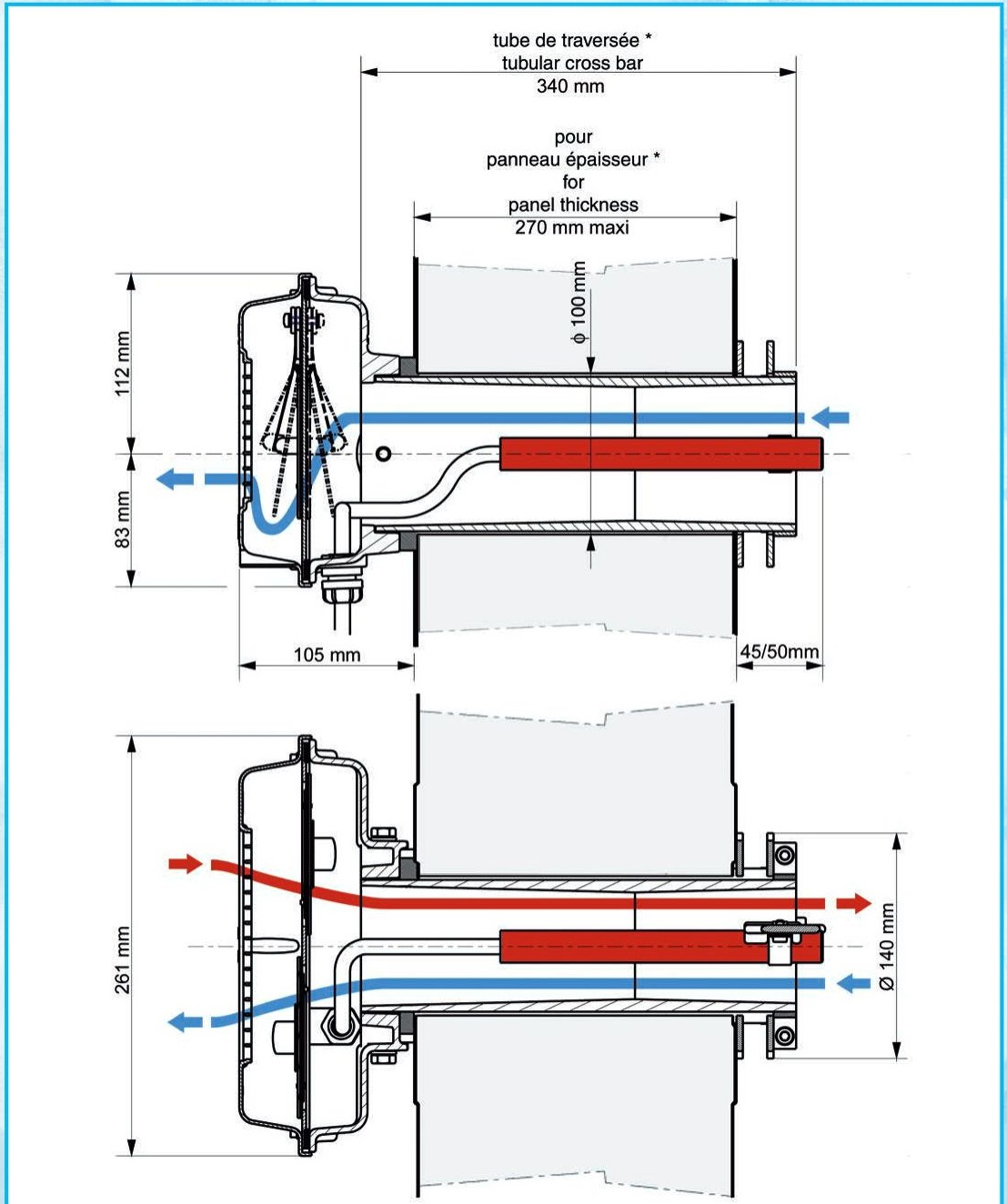

- 1 tube en composite avec joints d'étanchéité traverse la paroi de la chambre, fixé sur le boîtier par une liaison étanche.

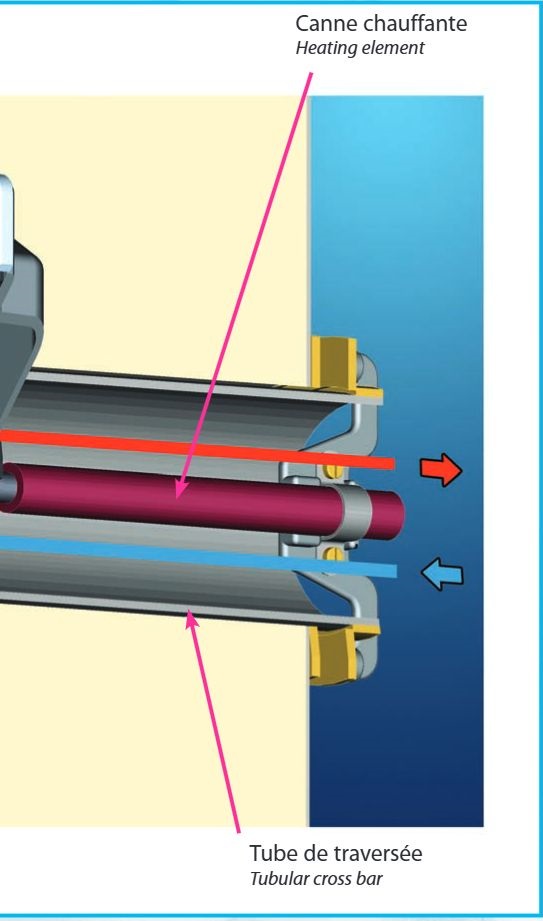

ELEMENT CHAUFFANT :

se trouve à l'intérieur du tube, auquel il est fixé par un collier de serrage.

IL EVITE TOUTE FORME DE GIVRE et se compose de :

- 1 canne chauffante étanche NF, IP55, de 40 watts pour les soupapes 2230, alimentée en 220 volts avec prise de terre,

- Raccordement à l'extérieur de la chambre,

- 1 contact thermique contrôle la température de la canne chauffante

TYPE :

Tension : 230V

Puissance : 40W

Soupape murale ou plafonnière pour chambre froide négative jusqu'à -30°C
