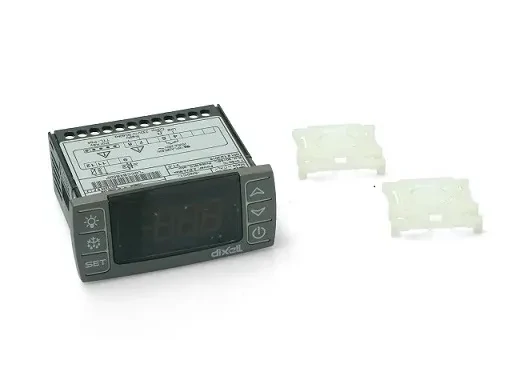

DIXELL - Régulateur pour application positive ou négative - 230V - 4 contacts 16A

Descriptif

Le XR70CX, format 32 x 74 mm, est un régulateur à microprocesseur destiné aux applications de réfrigération moyenne ou basse température dans le domaine de la réfrigération ventilée.

Il possède quatre sorties relais pour contrôler le compresseur, le dégivrage qui peut être soit électrique soit gaz chaud, les ventilateurs d évaporateur et la quatrième peut être configurée

comme lumière, signal d alarme ou sortie auxiliaire. Le modèle est fourni avec une Horloge Temps Réel qui permet de programmer jusqu'à 6 cycles de dégivrage journaliers, divisés en "jours de travail" et "vacances".

Il y a aussi une fonction Jour et Nuit avec deux points de consigne différents pour l Economie d Energie. Il possède également 3 entrées sonde NTC ou PTC : la première pour le contrôle de la température, la seconde,

placée près de l'évaporateur, pour contrôler la température de fin de dégivrage et gérer les ventilateurs. La troisième est raccordée au connecteur HOT KEY et est utilisée pour signaler une alarme température du condenseur

ou pour afficher une température. En option, l'entrée digitale peut fonctionner comme quatrième sonde de température. La sortie HOT KEY permet, grâce au module externe XJ485-CX, de se raccorder à un système de supervision

compatible ModBUS-RTU tel que les systèmes Dixell de la famille X-WEB. Elle permet également de programmer la liste des paramètres avec la "Hot Key".

Ce régulateur est entièrement configurable grâce à ses paramètres facilement programmables à partir du clavier.

Modèle à encastrer.

Descriptif technique :

• Marque: DIXELL
• Référence : XR70CX 5N0C3
• Code interne : 5133
• Alimentation : 220 V
• Consommation : 4VA Max
• Conditions de fonctionnement : - 5°C/+55°C
• Plage de mesure : - 55°C / + 150°C
• Résolution de l affichage : 0.1°C
• Buzzer : oui
• IP 65
• Dimensions (H x L x P) 32 x 74 x 60 mm
• Horloge Temps réels
• Connexions : RS485 Hot Key
• Sonde : NTC ou PTC
• 4 contacts 16A
• 1 entrée digitale configurable

A propos de la marque :

Dixell est une marque du groupe Emerson, multinationale basée à Fergusson dans le Missouri. cette société fournit une large gamme de services d'ingénierie aux industriels et commerciaux. En 2015, Emerson rassemble 111 000 salariés dans les 150 pays où la société est présente.

Fondée en 1890 par John Wesley Emerson elle a développé des systèmes de contrôle process, systèmes énergétiques, automatisation industrielle, moteurs électriques systèmes de stockage, télécommunications, technologies de climatisation ainsi que des technologies dans les applications du froid commercial et industriel.

Dimensions :

Montage:

Schéma électrique:

* Le modèle vendu est avec 4 contacts de 16A

On aime: 4 contacts de 16A permettant une gestion directe du compresseur, du ventilateur, des résistances de dégivrage. Le contact supplémentaire peut servir; pour la lumière ou pour un report d'alarme . L'horloge " Temps Réels " permet jusqu à 6 cycles de dégivrage par jour aux heures désirées.

Difficulté d'utilisation du produit : Montage simple, les bornes sont numérotées.

Précaution particulière : Couper toute alimentation électrique avant manipulation

Stockage conservation du produit : Matériel électrique conserver dans un endroit sec entre -25/+60°C

Utilisation: Froid négatif

Contenu du colis : 1 x XR70CX 5N0C3 -220V vendu sans sonde
