DIXELL - Régulateur pour application négative avec gestion des dégivrages et de la ventilation - 230V - 4 contacts 20/8/8/8A

Descriptif

Le modèle XW60L, format 38x185 mm, est un régulateur à microprocesseur destiné aux applications de réfrigération basse température dans le domaine de la réfrigération ventilée.

Il possède 4 sorties relais pour contrôler le compresseur, le dégivrage – qui peut être soit électrique soit gaz chaud – les ventilateurs d’évaporateur et la quatrième configurable comme lumières, alarme et sortie auxiliaire.

Le modèle peut être fourni avec une Horloge temps Réel qui permet de programmer jusqu'à 6 cycles de dégivrage journaliers, divisés en "jours de travail" et "vacances".

Il y a aussi une fonction “Jour et Nuit” avec deux points de consigne différents pour l'Economie d'Energie.

Il possède également 3 entrées sonde NTC ou PTC : la première pour le contrôle de la température, la seconde, placée près de l'évaporateur, pour contrôler la température de fin de dégivrage et gérer les ventilateurs. La troisième est raccordée au connecteur HOT KEY et est utilisée pour signaler une alarme température du condenseur ou pour afficher une température. En option, l'entrée digitale peut fonctionner comme quatrième sonde de température.

La sortie HOT KEY permet, grâce au module externe XJ485-CX, de se raccorder à un système de supervision compatible ModBUS-RTU tel que les systèmes Dixell de la famille X-WEB. Elle permet également de programmer la liste des paramètres avec la "Hot Key". Ce régulateur est entièrement configurable grâce à ses paramètres facilement programmables à partir du clavier.

Modèle à encastrer.

Descriptif technique :

• Boîtier : ABS auto extinguible.
• Dimensions : Face avant 38x185 mm, prof. 76 mm.
• Découpe : 150x31 mm avec 2 vis Diam 3x2 mm.
• Distance entre les trous 165 mm.
• Protection : IP20.
• Protection frontale : IP 65 avec joint frontal en option,
• modèle RG-L Connexion : Bornier non débrochable pour fils de raccordement Diam 2,5 mm2 à vis et Faston 6,3 mm.
• Alimentation : 230Vac ou 110Vac ou 24Vac -10%.
• Consommation : maximum 5VA.
• Affichage : 3 chiffres rouges de 14,2 mm de hauteur.
• Entrées: jusqu’à 4 sondes NTC ou PTC.
• Entrée digitale : 2 voltage libre.
• Sorties relais: compresseur: relais SPST 20(8) A, 250Vac ventilateurs: relais SPST 8(3) A, 250Vac dégivrage: relais SPST 8(3) A, 250Vac lumière: relais SPST 8 ou 16(3) A, 250Vac
• Autres sorties : Buzzer (en option)
• Sortie série : TTL standard. Protocole de communication : Modbus – RTU. Batterie horloge interne : 24 heures (seulement pour modèles avec RTC).
• Mémoire : mémoire EEPROM non volatile.
• Type d'action : 1B.
• Niveau de pollution : 2.
• Classe software : A.
• Tension impulsive nominal : 2500V.
• Catégorie surtension : II.
• Température d'utilisation : 0 / 60 °C.
• Température de stockage : -25 / 60°C.
• Humidité relative : 20 / 85% (sans condensation)
• Plage de mesure et de régulation : sonde PTC : -50÷150°C (-58÷302°F) sonde NTC : -40 / 110 °C (-40÷230°F).
• Résolution : 0,1 °C ou 1 °F (configurable).
• Précision du régulateur à 25 °C : / 0,7 °C  1 digit.

A propos de la marque :

Dixell est une marque du groupe Emerson, multinationale basée à Fergusson dans le Missouri. cette société fournit une large gamme de services d'ingénierie aux industriels et commerciaux. En 2015, Emerson rassemble 111 000 salariés dans les 150 pays où la société est présente.

Fondée en 1890 par John Wesley Emerson elle a développé des systèmes de contrôle process, systèmes énergétiques, automatisation industrielle, moteurs électriques systèmes de stockage, télécommunications, technologies de climatisation ainsi que des technologies dans les applications du froid commercial et industriel.

Dimensions :

38 x 185 x 76 mm

Montage : en applique

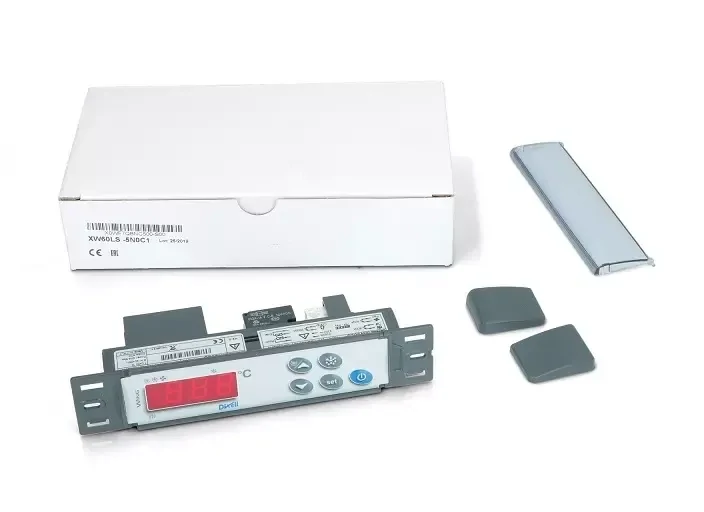

Contenu du colis : 1 x XW60LS - 220V vendu sans sonde
